Dlaczego plan instalacji decyduje o działaniu terminala satelitarnego na jachcie rekreacyjnym

Użytkownicy jachtów rekreacyjnych często zakładają, że nowy sprzęt komunikacyjny zadziała poprawnie od razu po przykręceniu go do pokładu. Brak analizy układu jednostki, wysokości nadbudówek czy rozmieszczenia innych urządzeń radiowych to najczęstsza przyczyna późniejszych problemów ze stabilnością sygnału. Środowisko morskie nie wybacza niedociągnięć technicznych, a wibracje i stała ekspozycja na sól szybko weryfikują jakość wykonanych prac. Brak szczegółowego planu instalacji sprawia, że nawet zaawansowane technologicznie rozwiązania tracą swoją skuteczność.

Przeczytaj również: Jak wybrać idealne piłkarskie bramki dla Twojego boiska?

Jak dopasować miejsce montażu anteny do układu jachtu?

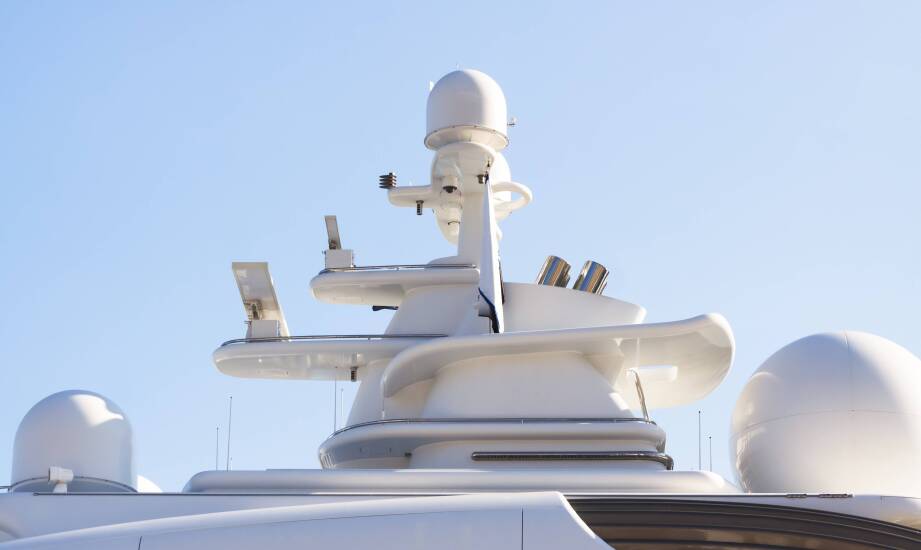

Konstrukcja każdej jednostki pływającej wymaga indywidualnego podejścia do wyznaczenia punktu instalacji. Kluczowym parametrem określającym pole widzenia sprzętu pozostaje wysokość nadbudówek. Anteny radiowe i satelitarne wymagają czystego widoku nieba w pełnym zakresie 360 stopni względem horyzontu. Zbyt niskie osadzenie urządzenia skutkuje całkowitą blokadą sygnału przez elementy konstrukcyjne podczas przechyłów jednostki na fali. Ruchoma czasza umieszczona wewnątrz kopuły nieustannie kalibruje swoją pozycję. Każda fizyczna bariera przerywa ten proces, co narzuca konieczność ponownej inicjalizacji połączenia w najmniej odpowiednim momencie rejsu.

Przeczytaj również: Jakie akcesoria do domu i ogrodu znajdziesz w największym zoologicznym sklepie?

Obecność masztu oraz głównego radaru nawigacyjnego zmusza techników do szukania kompromisów przestrzennych. Zgodnie z wytycznymi producentów sprzętu morskiego kopuła musi znajdować się powyżej poziomu promieniowania emitowanego przez radar. Minimalna odległość od systemów pozycjonowania GNSS powinna wynosić co najmniej 2,5 metra w celu uniknięcia szkodliwej interferencji fal. Nawet niewielkie nakładanie się pasm potrafi zdestabilizować pracę odbiorników na statku. Panele fotowoltaiczne, dodatkowe olinowanie i wysokie relingi tworzą potencjalne strefy zasłaniania orbity. Specjaliści z firmy EPA Marine ze Szczecina zawsze rozpoczynają pracę od cyfrowej symulacji stref cienia. Pozwala to wykluczyć fizyczne przeszkody jeszcze przed wywierceniem pierwszego otworu montażowego w dachu.

Dlaczego trasa kabli decyduje o stabilności całego systemu?

Poprawne wyznaczenie trasy przewodów odgrywa identyczną rolę jak znalezienie idealnego punktu dla samej kopuły na zewnątrz statku. Prowadzenie okablowania równolegle do linii wysokonapięciowych lub kabli radiowych generuje silne zakłócenia elektromagnetyczne w całym obwodzie. Instalatorzy unikają takich ścieżek, poszukując bezpiecznych korytarzy wewnątrz kadłuba oraz wykorzystując specjalistyczne przewody ekranowane. Wszystkie przejścia przez grube warstwy pokładu podlegają precyzyjnemu uszczelnieniu atestowanymi dławikami. Zabezpieczenie styków przed wilgocią i promieniowaniem UV chroni delikatną infrastrukturę przed przedwczesną korozją.

Nawet zaawansowany terminal satelitarny na jacht nie osiągnie swojej nominalnej wydajności bez stabilnego i czystego źródła zasilania. Urządzenia komunikacyjne tego typu pobierają zmienną ilość prądu zależnie od aktywności silników krokowych wewnątrz czaszy. Współdzielenie obwodu z systemami klimatyzacji lub mocnymi sterami strumieniowymi wywołuje nagłe fluktuacje napięcia zasilającego. Gwałtowne skoki najczęściej doprowadzają do samoczynnego restartowania się głównego modemu pokładowego w trakcie przesyłania danych.

Procedura uruchomienia i rola centralnego węzła łączności

Etap testowy rozpoczyna się od weryfikacji mechanizmów ruchomych i uruchomienia wstępnych procedur kalibracyjnych. System przechodzi w tryb poszukiwania sygnału kierunkowego, a następnie aktywuje ciągłe śledzenie wybranego satelity. Początkowa konfiguracja modemu odbywa się bezwzględnie przy maszynie bezpiecznie zacumowanej w chronionym porcie. Serwisant podłącza komputer diagnostyczny i analizuje parametry przepustowości lokalnego łącza. Przejście do dynamicznych prób na otwartej wodzie następuje dopiero po osiągnięciu pełnej stabilności transmisji w warunkach stacjonarnych.

Poprawnie skonfigurowany sprzęt przejmuje funkcję głównego punktu zarządzania wszystkimi cyfrowymi danymi na statku. Załoga wykorzystuje infrastrukturę do pobierania rozbudowanych map pogodowych oraz prowadzenia szyfrowanej komunikacji z portami docelowymi. Integracja zewnętrznych rozwiązań z resztą systemów nawigacyjnych umożliwia bieżącą wymianę kluczowych danych operacyjnych z lądem. Przedsiębiorstwa autoryzowane przez markę KVH wdrażają również telewizję morską TracVision oraz profesjonalne moduły do monitorowania floty handlowej. Tworzy to spójny ekosystem, który działa prawidłowo niezależnie od aktualnej szerokości geograficznej.

Jakie objawy zdradzają niewłaściwie wykonaną instalację?

Błędy popełnione na początkowym etapie planowania infrastruktury ujawniają się zazwyczaj podczas gwałtownego pogorszenia pogody. Częste i niewytłumaczalne zrywanie połączenia w trakcie większego falowania stanowi pierwszy wyraźny sygnał ostrzegawczy dla sternika. Nagłe utraty pakietów wskazują na fizyczne kolidowanie wiązki transmisyjnej z zasłaniającym ją masztem głównym. Wysoka latencja i zauważalne spowolnienia w wymianie plików wynikają natomiast ze słabych styków złączy lub uszkodzenia przewodów sygnałowych.

Problemy izolacyjne przybierają na sile kilka miesięcy po zakończeniu intensywnego sezonu nawigacyjnego. Nieszczelne przepusty kablowe pozwalają słonej wodzie penetrować wnętrze statku, co powoduje zwarcia w modułach sterujących. Brak odpowiedniej izolacji galwanicznej prowadzi do szybkiej degradacji podzespołów odpowiedzialnych za wymianę danych. Wydajność komunikacji satelitarnej zależy przede wszystkim od dopasowania technologii do specyfiki konkretnego kadłuba. Prawidłowy plan techniczny pozwala zminimalizować ryzyko awarii i zachować ciągłość łączności w trudnych warunkach sztormowych.
